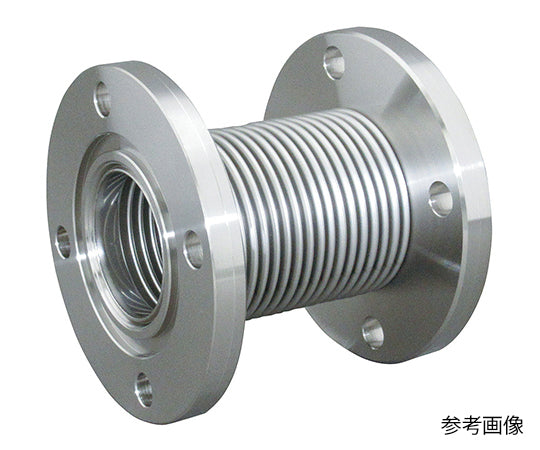

成型ベローズ (JIS真空フランジ) IF150 3-8087-09

入江工研

販売価格 ¥55,700 通常価格 ¥61,270

【 税込 】
【仕様】
・型番:IF150
・圧力条件:内部/真空、外部/大気圧
・温度条件:20℃(ベーキング時最大250℃)
・材質:ベローズ/ステンレス(SUS316L)、フランジ/ステンレス(SUS304)
・作動条件:軸方向変位のみ
・リーク量:1×10^-7Pa・m3/s以下
・繰り返し寿命:1万回
・フランジ形状:JIS B2290(フランジA/VG、フランジB/VF)
・サイズ表(単位:mm)
・Bi:157.2
・Bo:176
・L:76
・D:235
・T:12
・C:210
・取付穴:8-12
・L作動範囲:82~112
・バネ定数(N/mm):13.6
・有効面積(cm2):218

アズワン番号:3-8087-09
