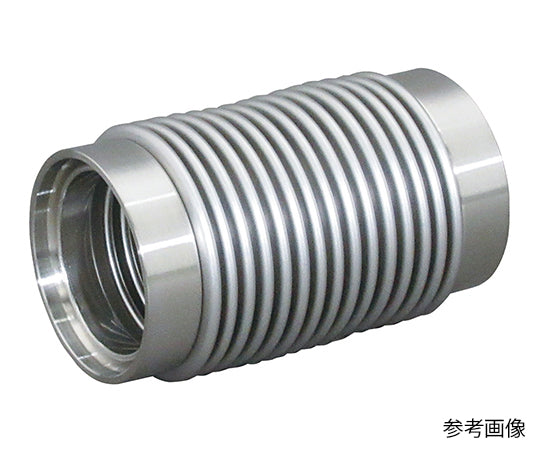

成型ベローズ (コンフラットおよび端管接続) IC25B 3-8156-10

入江工研

販売価格 ¥18,900 通常価格 ¥20,790

【 税込 】
【仕様】
・型番:IC25B
・圧力条件:内部/真空、外部/大気圧
・温度条件:20℃(ベーキング時最大250℃)
・材質:ベローズ/ステンレス(SUS316L)、フランジ/ステンレス(SUS304L)
・リーク量:1×10^-9Pa・m3/s以下
・繰り返し寿命:1万回
・フランジ形状:コンフラッドフランジ接続および端管接続用
・サイズ表(単位:mm)
・Bi:17.4
・Bo:26
・L:100
・D:25.4
・T:1.5
・LY:10
・Lの動作範囲:110~126
・バネ定数(N/mm):4.7
・有効面積(cm2):3.7

アズワン番号:3-8156-10
