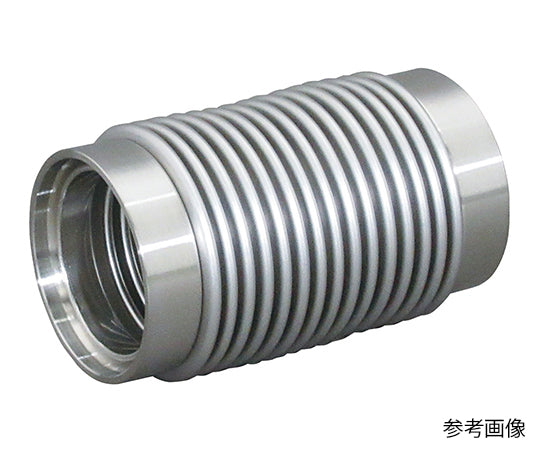

成型ベローズ (コンフラットおよび端管接続) IC100B 3-8156-14

入江工研

販売価格 ¥35,700 通常価格 ¥39,270

【 税込 】
【仕様】
・型番:IC100B
・圧力条件:内部/真空、外部/大気圧
・温度条件:20℃(ベーキング時最大250℃)
・材質:ベローズ/ステンレス(SUS316L)、フランジ/ステンレス(SUS304L)
・リーク量:1×10^-9Pa・m3/s以下
・繰り返し寿命:1万回
・フランジ形状:コンフラッドフランジ接続および端管接続用
・サイズ表(単位:mm)
・Bi:90.1
・Bo:109
・L:100
・D:101.6
・T:2
・LY:15
・Lの動作範囲:102~148
・バネ定数(N/mm):5
・有効面積(cm2):77.8

アズワン番号:3-8156-14
