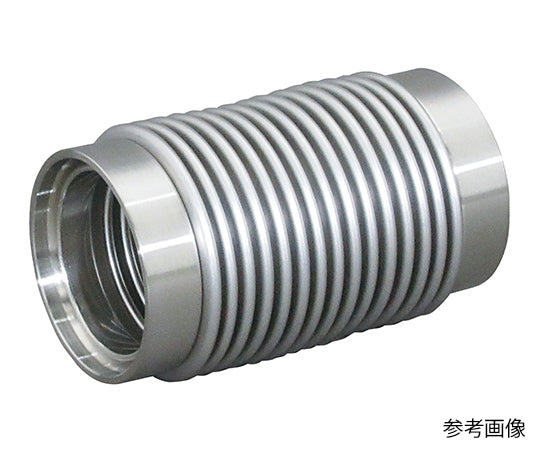

成型ベローズ (コンフラットおよび端管接続) IC150B 3-8156-15

入江工研

販売価格 ¥56,000 通常価格 ¥61,600

【 税込 】
【仕様】
・型番:IC150B
・圧力条件:内部/真空、外部/大気圧
・温度条件:20℃(ベーキング時最大250℃)
・材質:ベローズ/ステンレス(SUS316L)、フランジ/ステンレス(SUS304L)
・リーク量:1×10^-9Pa・m3/s以下
・繰り返し寿命:1万回
・フランジ形状:コンフラッドフランジ接続および端管接続用
・サイズ表(単位:mm)
・Bi:134.7
・Bo:153
・L:100
・D:152.4
・T:3
・LY:20
・Lの動作範囲:115~156
・バネ定数(N/mm):9
・有効面積(cm2):162.5

アズワン番号:3-8156-15
