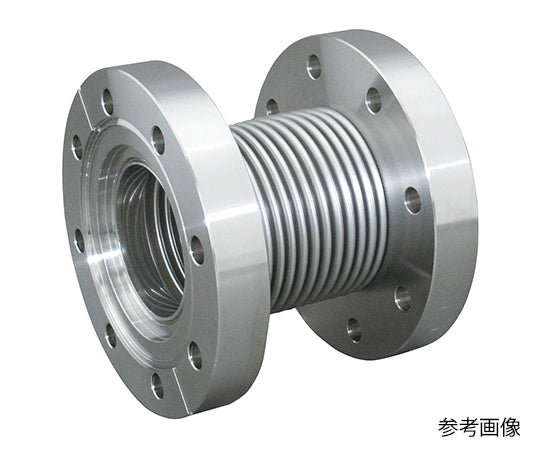

成型ベローズ (コンフラットフランジ) CF34 3-8157-01

入江工研

販売価格 ¥22,400 通常価格 ¥24,640

【 税込 】
配送料は購入手続き時に計算されます。
【仕様】
・型番:CF34
・圧力条件:内部/真空、外部/大気圧
・温度条件:20℃(ベーキング時最大250℃)
・材質:ベローズ/ステンレス(SUS316L)、フランジ/ステンレス(SUS304L)
・リーク量:1×10^-9Pa・m3/s以下
・繰り返し寿命:1万回
・フランジ形状:両端固定フランジ通し穴
・サイズ表(単位:mm)
・Bi:9.7
・Bo:13.5
・L:30.6
・D:33.8
・T:7.2
・C:27
・取付穴:6-4.4
・Lの動作範囲:44~46
・バネ定数(N/mm):58.5
・有効面積(cm2):1.1

アズワン番号:3-8157-01
