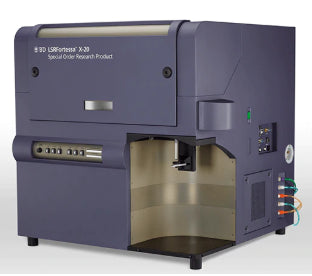

BD フローサイトメーター LSRFortessa X-20

BD

お見積商品 お見積商品 通常価格

製品名 構成
BD LSRFortessaTM 2レーザー 6カラータイプ
概算価格(税込):¥23,100,000
BD LSRFortessaTM Microsoft Windows搭載 ワークステーション 1台
BD FACSDiva ソフトウェア 1個
モニター 1台
2レーザー:
488/640nm
BD LSRFortessaTM 3レーザー 11カラータイプ
概算価格(税込):¥31,350,000
BD LSRFortessaTM Microsoft Windows搭載 ワークステーション 1台
BD FACSDiva ソフトウェア 1個
モニター 1台
3レーザー:
488/640/405nm
BD LSRFortessaTM 4レーザー 13カラータイプ
概算価格(税込):¥37,950,000
BD LSRFortessaTM Microsoft Windows搭載 ワークステーション 1台
BD FACSDiva ソフトウェア 1個
モニター 1台
4レーザー:
488/640/405/375nm
BD LSRFortessaTM 5レーザー 15カラータイプ
概算価格(税込):¥44,550,000
BD LSRFortessaTM Microsoft Windows搭載 ワークステーション 1台
BD FACSDiva ソフトウェア 1個
モニター 1台
5レーザー:
488/640/405/375/561nm
ハイスループットサンプラーオプション(HTS)
概算価格(税込):¥7,150,000
BD FACSFlow Supply System オプション
概算価格(税込):¥1,100,000


BD LSRFortessa X-20


【特徴】

次世代高性能アナライザー

BD LSRFortessaTM X-20 フローサイトメーターは、高度なマルチカラー解析が可能なセルアナライザーで、
進化し続けるマルチカラーアッセイのニーズに対応するフレキシビリティを兼ね備えたフローサイトメーターです。
同等の性能を有したセルアナライザーでこれほどコンパクトなモデルは他にありません。
BD LSRFortessaTM X-20 フローサイトメーターは、最大5つのレーザーを搭載して、最大20パラメータの検出を同時に可能にします。
搭載レーザーはBlue、Red、Violet、Yellow-Green、UVレーザを中心とし、実験に応じて必要なレーザを選択する事が可能です。
最新の蛍光強度の強いHorizonTMやBrilliant VioletTMシリーズの蛍光色素を用いて実験することも可能です。
また、アプリケーションの変化に応じて、購入後でもアップグレードできます。

コンパクトなマルチカラーアナライザー

設置面積と高さがコンパクトなことから(76.2×76.2×76.2cm)、卓上に設置することが容易で、貴重な研究所スペースの有効利用が可能になります。
小型化に加えて、バンドパスフィルターやミラーへのアクセスが容易な設計によって測定機能が簡単に変更できます。

オプションのハイスループットサンプラーオプションを用いて、マイクロプレートからのサンプルの取り込みを迅速に、かつ完全自動化することも可能です。
高処理モードにおいて、ハイスループットオートサンプラーオプションは、サンプルのキャリーオーバを0.5%以下に抑えて96ウェルプレートを15分以内で処理します。
データ品質には不可欠な、キャリーオーバの抑制を実現します。

マルチカラー解析の革新的で信頼性の高いプラットフォーム

マルチカラー・アッセイとパネル設計を最良の結果に最適化することで、特に発現の低い細胞の検出や、希少な細胞集団の定量ができます。

光学系は、サンプル内の細胞を照射する斬新なレーザー設計で、散乱光と蛍光シグナルをスペクトル・フィルターから検出器に導く光学検出系から構成されます。
励起光学系と集光装置の革新的な設計により光のロスを最小限に抑えるとともに、集光効率を最適化することで感度と分解能が向上しています。

励起光学には複数(MAX 5)の一定波長レーザーや、ビームを形成する光学系、異軸でのビーム・スポットを形成するピンホールから構成されるレーザーが含まれます。

最後のレンズは、ゲル接続したキュベット・フローセルレーザー光の焦点を当てます。
光の経路とサンプル・コア・ストリームが固定されているため、日々の機器設定をほぼ同等に保つことができます。

ゲル接続したキュベットからの蛍光は、光ファイバーによって検出器に送られます。
多角形の集光経路により各レーザーが照射するビーム・スポットからの信号検出が最大化されます。
各PMT前のバンドパスフィルターにより選択された蛍光スペクトル波長を検出します。
この配置は、光学アレイ内のフィルターとミラーが変更でき、付加的な調整を必要としません。

この設計は蛍光信号の検出には光の透過より反射が効率的であるという原理を利用しています。
放射光は反射により各PMT検出器を巡り、2枚のフィルターのみ通過して各検出器に入るため、
光のロスを最小に抑えて多くのカラーと高いパネル・マルチフレックスを実現します。

マルチカラー解析のための独創的かつ革新的な設計

流路系は圧力によって駆動されます。
流体力学的な集束によって、測定を行うキュベット・フローセルにサンプル細胞を通します。
フローセルは固定で、集光装置にゲル接続しています。
この設計は、レーザーの焦点を正確にストリーム及びサンプルに当て、最大量の放射光を集めることによって、マルチカラー用途での高感度を実現しています。
また、固定光軸では、起動時間が最小限に抑えられ、試験間の再現性が向上するとともに、自動的な精度管理(QC)が可能です。

シース液容器(8L)と廃液容器(10L)はサイトメーターの外にあり、アクセスしやすいようになっています。

流路系センサーは一定圧力を維持します。シース液のレベルが低いか空になった場合や、廃液容器が満杯になれば、流路系監視システムが警告します。

セットアップ、取り込み、解析の自動制御

BD FACSDivaTMソフトウェアは、フローサイトメトリー・データの効率的なセットアップ、取り込み、解析をBD LSRFortessaTM X-20ワークステーションから制御します。
このソフトウェアはBD FACSCantoTM セルアナライザー、BD FACSAriaTM セルソーターのプラットフォームと共通です。

BD FACSDivaTMソフトウェアのBD cytometer setup and tracking software(CS&T)機能によって、ベースラインが設定され、測定装置の変動性が調整されます。
このソフトウェアは、複数のレーザー光の信号時間遅れを設定し、PMT電圧を最適化することでオペレータ間の誤差を軽減し、結果の一貫性を担保します。

アプリケーションに応じた設定を維持できるため、一貫した短時間でのセットアップや日常的なエクスペリメントの性能確認が可能になります。
ソフトウェアのQCトラッキング機能は、測定装置の設定値を測定して、性能を報告します。

Levey-Jenningsプロットは、ユーザーが測定装置の機能を理解して、メンテナンスの問題を特定するために役立ちます。

BD FACSDivaTMソフトウェアによって、自動取り込みプロセスによる複数のサンプルからのデータを表示・記録できます。
取り込みテンプレートや、ユーザー定義のエクスぺリメント・レイアウト、簡単な補正手順もソフトウェアで管理でき、取り込みが容易です。

BD FACSDivaTMソフトウェアには階層的なSnap-To-Gate設定や、様々なプロット・フォーマット、バッチ解析など、解析に有効な機能がそろっています。
記録データは、BD FACSDivaTMグローバル・ワークシートのプロット、ゲート、集団階層、統計ビューを作成することで解析できます。
また、効率的な解析のため、データ・ファイルの間に休止して、統計をエクスポートし、次のデータ・ファイルに移る前に印刷する、ユーザー定義のバッチ解析やゲート・サイズ変更などの自動機能も含まれます。


【仕様】

基本性能
蛍光検出感度 80MESF-FITC、30MESF-PE、10MESF-PE-CyTM、70MESF-APC
※MESF:molecules of equivalent soluble fluorochrome
蛍光検出分解能 CV3%以下(CENをPI染色し、G0/G1 peak値を測定する場合)
蛍光検出直線性 ダブレットとシングレットの蛍光チャンネル比率が1.95から2.05以内
※CENsをPIおよびDAPIにて染色した場合
FSC・SSC検出感度 リンパ球、単球、顆粒球にそれぞれ3分画が検出可能
(ヒト末梢血で赤血球を溶血したサンプル)
FSC・SSC検出分解能 0.5μm外径のビーズが検出可能
励起光学系
レーザー仕様 375nm(50mW)、半導体
405nm(50mW)、半導体
488nm(50mW)、半導体
561nm(50mW)、半導体
640nm(50mW)、半導体
光学検出系
集光レンズ 開口率1.2(光学ジェルによりフローセルと一体化)
蛍光検出器
※合計18個まで増設可能
375nm用 PMT最大2個
405nm用 PMT最大6個
488nm用 PMT最大5個
561nm用 PMT最大5個
640nm用 PMT最大3個
前方散乱光検出器 Photo Diode(488/10バウンドパス フィルター付き)
側方散乱光検出器 PMT(488/10バウンドパス フィルター付き)
流路系
シース送液量 測定時:1100mL/hour
スタンバイ時:1mL/hour以下
サンプリングレート Low:12μL以下
Med:35μL/min
High:65μL/min
※微調整ノブにて×0.5~2.0間の変倍可
サンプル解析速度 40,000イベント/sec
信号処理系
信号解像度 262,144チャンネル
同時取得可能パラメータ 最大20パラメータ(散乱光×2+蛍光×18)
蛍光補正機能 各レーザー内/レーザー間、全蛍光検出器間で可能
パルス処理 全取得パラメータにおいてH(Height:高さ)、A(Area:面積)、W(Width:幅)の測定が可能
Time/Thresholdパラメータ 全取得パラメータにおいて相関が可能
Time/Thresholdパラメータ 全取得パラメータにおいて相関が可能
主要諸元
寸法/重量 幅762mm×奥737mm×高さ762mm/159kg以下
電源 100VAC、50/60Hz、30A
